Producten Beschrijving
De mesafsluiter (ook bekend als mesafsluiter, mesafsluiter of mesafsluiter) is een gespecialiseerde schuifafsluiter die speciaal is ontworpen voor media die vaste deeltjes en vezelachtige materialen bevatten. Het belangrijkste kenmerk is een poortplaat met een scherpe snijkant, die tijdens het openen en sluiten vezels, zwevende vaste stoffen of klonterige onzuiverheden in de media kan doorsnijden, waardoor verstoppingen van pijpleidingen effectief worden voorkomen. Vergeleken met standaard schuifafsluiters zorgt het lineaire afdichtingsontwerp tussen de schuif en de zitting ervoor dat deze bestand is tegen de zware omstandigheden van media met een hoge- viscositeit en een hoog vastestofgehalte. Het wordt veel gebruikt in slurry-, slib- en pulptransportsystemen in sectoren zoals mijnbouw, energieopwekking, gemeentelijke afvalwaterzuivering, papierproductie en metallurgie.
Producteigenschappen
Compact en ruimte-besparend ontwerp:
Met een wafer--type aansluiting en een ultra-korte lichaamslengte bespaart deze klep materiaal en vermindert het totale gewicht van het leidingsysteem aanzienlijk. Het neemt minimale ruimte in beslag, ondersteunt effectief de structurele integriteit van de leidingen en minimaliseert de kans op buistrillingen.
Uitstekende afdichtingsprestaties:
De mesafsluiter heeft een beweegbare afdichtingszitting en maakt gebruik van O--ringvoorspanning- om ervoor te zorgen dat de afdichtingszitting in nauw contact blijft met de klepschijf, waardoor lekkage aanzienlijk wordt verminderd. Het bevat ook een automatische compensatiefunctie voor slijtage van het afdichtingspaar tijdens langdurig gebruik-, waardoor de levensduur wordt verlengd.
Onbelemmerd stroompad met lage weerstand:
De klep heeft een geïntegreerd ontwerp dat de vloeistofweerstand minimaliseert en een flexibele, gemakkelijke bediening garandeert. De vaste geleideklauwen en het groefvrije-ontwerp voorkomen dat media zich ophopen of vastlopen.
Structureel ontwerp
De poort van de mesafsluiter heeft een blad{0}}vormige, uit één- stuk gesmede of gelaste constructie gemaakt van nodulair gietijzer; de zitting is gemaakt van elastisch rubber, waardoor een betrouwbare afdichting wordt bereikt door de verticale druk die door de poort wordt uitgeoefend. Het kleplichaam heeft een recht-stroompadontwerp zonder dode zones waar het medium zich kan ophopen, wat resulteert in een lage stromingsweerstandscoëfficiënt, waardoor het bijzonder geschikt is voor het transport van viskeuze media.
Op basis van hun structuur kunnen mesafsluiters worden ingedeeld in typen met stijgende- spindel, niet- stijgende- spindel en bidirectionele afdichtingstypen uit één- stuk. Verbindingsmethoden omvatten wafeltype-, flens- en gelaste configuraties. Hiervan biedt het ultra-dunne waferontwerp de voordelen van een compact formaat, een laag gewicht en een minimale installatieruimte, waardoor het bijzonder geschikt is voor leidingen in kleine ruimtes. De primaire aandrijfmethoden zijn handmatig en pneumatisch; Modellen met een grote-diameter kunnen worden uitgerust met elektrische actuatoren.
Hoe het werkt
Poortpositionering:In de gesloten positie bevindt de kleppoort zich aan de onderkant van het kleplichaam, waardoor de vloeistofstroom in de pijpleiding wordt geblokkeerd. De poort wordt op zijn plaats gehouden door geleiderails of geleidingsplaten en wordt doorgaans bediend door een handwiel, hefboom, pneumatische actuator of hydraulische actuator.
Klepopening:De operator draait aan het handwiel, trekt aan de hendel of activeert de actuator om de poort uit de vloeistofdoorgang te tillen, waardoor de klep wordt geopend. Zodra de poort omhoog staat, kan de vloeistof vrij door de klep stromen.
Stroomcontrole:De scherpe rand van de mesafsluiter kan vaste deeltjes of obstructies in de vloeistof doorsnijden, waardoor de vloeistof soepel kan passeren en verstoppingen worden voorkomen. Daarom zijn mesafsluiters bijzonder geschikt voor het hanteren van schurende slurries of viskeuze vloeistoffen.
Klep sluiten:De operator voert de omgekeerde actie uit om de poort terug in de vloeistofdoorgang te laten zakken, waardoor de klep wordt gesloten. Terwijl de poort naar beneden gaat, blokkeert deze effectief de vloeistofstroom, waardoor een goede afdichting wordt bereikt.
Afdichting:Sommige mesafsluiters zijn voorzien van een elastische zitting of pakking rond de schuif, die een afdichting vormt wanneer de klep gesloten is, waardoor lekkage tot een minimum wordt beperkt.
Bidirectionele stroom:Afhankelijk van het ontwerp maken veel schuifafsluiters een bidirectionele stroming mogelijk, wat flexibiliteit in installatie en bediening oplevert.

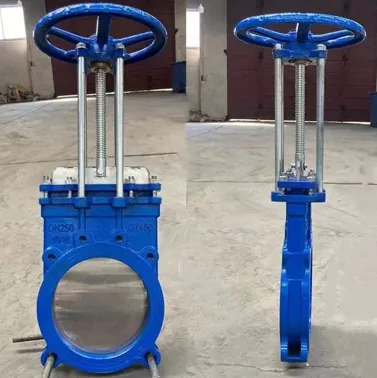

Productshowcase
Kwalificaties
