Producten Beschrijving
DI Soft Sealed Non-Rising Stem Gate Valve is een type klep die de stroming van media (zoals water of gas) in een pijpleiding regelt door aan een handwiel te draaien. Het belangrijkste kenmerk is dat de klepsteel niet verticaal beweegt zoals bij een klepsteelafsluiter; in plaats daarvan blijft het verborgen in het kleplichaam. De klep werkt door gebruik te maken van een mechanisme met interne schroefdraad om de poortplaat omhoog of omlaag te brengen, waardoor de openings- en sluitfunctie wordt bereikt.
Belangrijkste technische parameters
①C-TYPE ELASTISCHE AFGESLOTEN NIET-STIJGENDE STANGKLEP
| Item | Specificatie |
|---|---|
| Nominale druk | PN10 (1,0 MPa), PN16 (1,6 MPa); AWWA 200PSI / 250PSI |
| Shell-testdruk | PN10: 1,5 MPa; PN16: 2,4 MPa |
| Zittingtestdruk | PN10: 1,1 MPa; PN16: 1,76 MPa |
| Bedrijfstemperatuur | EPDM: 0-120 graden; NBR: -10-80 graden |
| Toepasselijk medium | Kraanwater, rioolwater, teruggewonnen water, schoon water van de brandweer, gas onder lage- druk; met uitzondering van sterk zure en alkalische corrosieve vloeistoffen |
| Nominale diameter | DN50-DN1200 (gemeenschappelijk bereik DN50~DN600 voor Type C) |
| Stroomkanaal | Volledige doorlaat, vlakke bodem zonder sedimentgroef, lage stromingsweerstand, anti-sedimentverstopping |
| DN | Gezicht-tot-Gezichtslengte | Volledige open hoogte | Flens buitendiam | Hoeveelheid bout |
|---|---|---|---|---|
| 50 | 200 | 310 | 165 | 8 |
| 65 | 230 | 345 | 185 | 8 |
| 80 | 240 | 380 | 200 | 8 |
| 100 | 260 | 420 | 220 | 8 |
| 150 | 300 | 510 | 285 | 8 |
| 200 | 340 | 600 | 340 | 12 |
| 250 | 380 | 720 | 405 | 12 |
| 300 | 420 | 830 | 460 | 12 |
②NIET STIJGENDE STAMVESTENDIGE ZITTINGKLEP
|
Item |
Parameter |
|
Materiaal |
QT450-10 Nodulair gietijzer |
|
Hek |
Nodulair gietijzeren basis volledig gecoat met EPDM-rubber |
|
Klepsteel |
2Cr13 roestvrij staal |
|
Zeehonden |
EPDM ethyleen propyleen dieen rubber |
|
Bevestigingsmiddelen |
Roestvrij staal |
|
Drukklasse |
PN10, PN16 (voornamelijk gebruikt voor gemeentelijke watervoorziening en -afvoer) |
|
Nominale diameter |
DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300, DN400, DN500, DN600 |
|
Afdichtingsprestaties |
Luchtbel-dicht, geen lekkage |
|
Shell-sterkte |
Geen lekkage bij hydrostatische test bij 1,5 keer de nominale druk |
|
Bedrijfsmodus |
Handmatig handwiel; compatibel met elektrische actuator |
|
Structuurtype |
Niet-stijgende stuurpen (NRS) |
Concurrentievoordeel
| Vergelijkingsobject | Vergelijkingsitem | Nodulair gietijzer, zacht afgedichte niet-schuifafsluiter met stijgende spindel | Kenmerken van concurrenten | Samenvatting van de kernvoordelen |
|---|---|---|---|---|
| Vergelijk met stalen schuifafsluiter | Anti-corrosie en duurzaamheid | Integraal gegoten zonder lasnaden. Een volwassen integrale anti-{1}}corrosiebehandeling met epoxy is bestand tegen corrosie door ondergronds water en rioolwater, waardoor roest en perforatie worden vermeden tijdens langdurig gebruik-. | Stalen schuifafsluiters zijn veelal gelast. Lasnaden zijn zwakke punten die vatbaar zijn voor roest, corrosie en lekkage; Het afbladderen van coatings vereist regelmatig onderhoud. | Geen verborgen risico's op lascorrosie, minimaal onderhoud gedurende de volledige levensduur en superieure duurzaamheid. |
| Trillingsbestendigheid | Nodulair gietijzer heeft goede taaiheid en dempingsprestaties. Het past zich aan de langdurige trillingen van waterpompen aan; het kleplichaam en de afdichtingsstructuur blijven intact zonder los te raken of te barsten, om door trillingen -geïnduceerde lekkage te stoppen. | Stalen kleppen hebben een hoge stijfheid maar een slechte demping. Pomptrillingen op lange- termijn veroorzaken gemakkelijk lasscheuren en losse verbindingen, wat tot waterlekkage leidt. | Uitstekende anti-vibratie- en anti-vermoeidheidscapaciteit, veel geschikter voor pompstationomstandigheden. | |
| Levering en totale kosten | Standaard massa{0}}produceerde eindproducten met voldoende voorraad en een korte doorlooptijd, waardoor de totale aanschaf- en constructiekosten lager uitkwamen. | Stalen schuifafsluiters worden meestal op maat gemaakt- met lange productiecycli en hoge prijzen, waardoor de kosten en planningsdruk hoog zijn. | Snelle levering en hoge kostenprestaties, waardoor de projectduur en inkoopkosten aanzienlijk worden verkort. | |
| Vergelijk met Plastic Schuifafsluiter | Structurele belastingstabiliteit | Hoge integrale stijfheid en draagvermogen. Geen vervorming of instorting onder ondergrondse opvulling en voertuigbelasting; stabiele prestaties, zelfs voor grote maten DN300 en hoger. | Kunststof schuifafsluiters hebben geen stijfheid en vervormen gemakkelijk bij extrusie. Grote maten hebben een slechte drukweerstand, zijn gevoelig voor krimp en instorting van de diameter en zijn ongeschikt voor zware- hoofdpijpleidingen. | Dominante prestaties onder zware belasting en omstandigheden met grote-diameters voor een stabiele werking van de pijpleiding. |
| Temperatuur- en veiligheidsprestaties | Bestand tegen hoge temperaturen en niet-ontvlambaar. Geschikt voor speciale werkomstandigheden, zoals industriële circulerende water- en bluswatertoevoer op hoge- temperatuur, geen verzachting of vervorming bij temperatuurveranderingen. | Kunststoffen hebben een slechte hittebestendigheid en zijn brandbaar. Ze worden zachter en vervormen in heet water met brandgevaar en beperkte toepasselijke werkomstandigheden. | Breder toepassingsbereik, veiliger met hoge temperatuurbestendigheid en vlamvertraging. | |
| Weerstand tegen constructieschade | Hoge hardheid, slijtvast en slagvast. Nauwelijks beschadigd tijdens opvullen en mechanisch contact met extreem laag projectverliespercentage. | Zacht plastic materiaal kan gemakkelijk worden bekrast en gedeukt door grind en machines, wat tijdens de bouw verborgen schade en een hoog slooppercentage veroorzaakt. | Slag- en slijtvast, hogere constructietolerantie en lagere projectverlieskosten. |
Belangrijkste kenmerken
De schuif is volledig ingekapseld in EPDM-rubber, waardoor er in gesloten toestand geen lekkage ontstaat en de afdichtingsprestaties veel beter zijn dan die van hard-afgedichte schuifafsluiters.
Lage wrijving tijdens gebruik zorgt voor soepel openen en sluiten; handmatige bediening is moeiteloos en het ontwerp is compatibel met elektrische bediening.
Rubberen demping elimineert schokken tijdens bedrijf en beschermt de pijpleiding en pompapparatuur.
Unieke kenmerken van het niet-opgaande stuurpenontwerp
De steel steekt niet naar buiten uit, waardoor er minimale ruimte in de klepkamer nodig is en deze geschikt is voor installatie in smalle klepputten.
De steel is ingesloten in het kleplichaam, waardoor de ophoping van slib en stilstaand water wordt voorkomen; dit beschermt de steel tegen corrosie en vastlopen, waardoor duurzaamheid onder ondergrondse bedrijfsomstandigheden wordt gegarandeerd.
Er is geen ruimte nodig voor het omhoog komen van de stengel na het begraven, wat resulteert in lagere civiele bouwkosten.
Werkingsprincipe
De schuifplaat van DI Soft Sealed Non{0}}Rising Stem Gate Valve beweegt verticaal in een rechte lijn met de klepsteel. De steel is voorzien van draden; wanneer het wordt gedraaid, beweegt het verticaal langs de geleidegroef op het kleplichaam, aangedreven door de moer aan de bovenkant van de klep. Deze beweging zorgt ervoor dat de poortplaat tegelijkertijd beweegt. De bewegingsrichting van de schuifplaat staat loodrecht op de stroomrichting van het medium in de pijpleiding.
Structurele kenmerken
Het structurele kenmerk van een verborgen DI zacht afgedichte niet-schuifafsluiter met stijgende steel is dat zowel de steel als de moer zich in het kleplichaam bevinden en direct worden blootgesteld aan het vloeibare medium. Deze opstelling maakt de klepsteel gevoelig voor corrosie. Deze kan alleen volledig geopend of volledig gesloten worden en is niet geschikt voor debietregeling. Wanneer de schuif volledig open is, is de weerstand tegen het medium dat door de doorgang van het kleplichaam stroomt minimaal.
Toepassingsscenario's
Ruimte-beperkt
Wanneer de verborgen spindelklep bijvoorbeeld wordt geïnstalleerd in pijpgalerijen, greppels of ondergrondse kamers, voorkomt hij dat deze bovenliggende obstakels raakt door de vaste hoogte.
Hoge veiligheidseisen:
In bepaalde openbare ruimtes of buitenshuis kunnen verborgen klepstelen kwaadwillige manipulatie voorkomen.
Specifieke industrieën
Wordt veel gebruikt in zuigleidingen voor brandpompen, rioolwaterzuiveringssystemen, watertoevoerleidingen en andere toepassingen, vooral in situaties waarin ruimte-besparing essentieel is.
Bedrijfskwalificaties

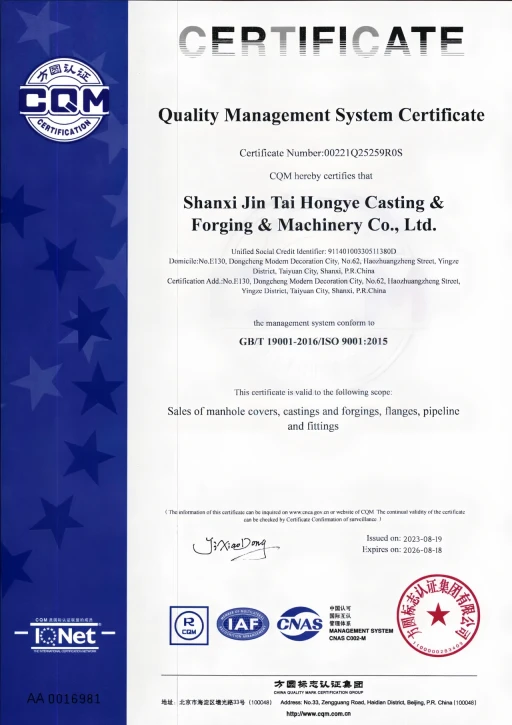

Shanxi Jintaihongye Casting and Forging and Machinery Co., Ltd, gevestigd in de provincie Shanxi, China, is een van de toonaangevende fabrikanten van gietijzeren buisfittingen, pijpleidingen, diverse kleppen en putdeksels, waarbij gebruik wordt gemaakt van de overvloedige industriële grondstoffen in de regio.
