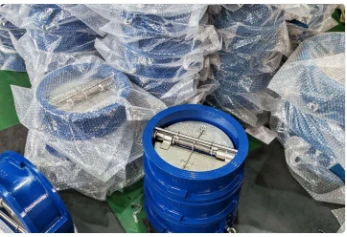

De opklembare vlinderterugslagklep is een automatische terugslagklep, ingeklemd tussen twee pijpflenzen. Hij is uitgerust met dubbele halfronde schijven met veerreset en opent onder voorwaartse vloeistofdruk. Wanneer terugstroming optreedt, zorgen veren ervoor dat de schijven snel sluiten om terugstroming te voorkomen en de impact van waterslag bij pijpleidingen met grote diameter van DN500-DN1200 te verminderen. De compacte behuizing van het wafeltype heeft een korte face-to-face-afmeting om installatieruimte te besparen.
Kernfuncties
Wafer-opklemmontageontwerp met korte face-to-face-afmeting, compact en ruimtebesparend voor pijpleidinglay-out
De door een veer ondersteunde dubbele schijfstructuur zorgt voor een snelle sluiting, waardoor waterslagschokken bij pijpleidingen met grote diameter effectief worden beperkt
Volautomatische terugslagfunctie, geen externe actuator nodig; blokkeert onmiddellijk de tegenstroom om stroomafwaartse apparatuur te beschermen
Technische parameters
| Parametercategorieën | Gedetailleerde specificaties |
| Nominale diameter (DN) | DN40~DN1200 (Gemeenschappelijke specificaties: DN50, DN65, DN80, DN100, DN150, DN200) |
| Nominale druk (PN) | PN1,0MPa (10 kg), PN1,6MPa (16 kg, meest gebruikt), PN2,5MPa (25 kg) |
| Toepasselijke temperatuur | Zachte afdichting (rubber): -10 graden tot +120 graden; Harde afdichting (metaal): -20 graden |
| Toepasselijke media | Water, rioolwater, olie, gas, HVAC-circulerend water, brand-bluswater en licht corrosieve media (versie met roestvrijstalen klepschijf) |
| Verbindingsmethode | Wafertype, compatibel met GB/T 9113, ANSI B16.5 en andere normen. |
| Afdichtingsprestaties | Zachte afdichting: geen lekkage (geen lekkage onder 1,5 keer de nominale druk bij een waterdruktest); Harde afdichting: voldoet aan de GB/T 13927-norm. |
| rijmethode | Automatisch (gemiddelde kracht + veerkracht), geen handmatige/elektrische actuator. |
Toepassingsscenario's
Wateraanvoer en -afvoer, gemeentelijk leidingnetwerk, watervoorziening voor hoogbouw-
01
Industriële pijpleidingen, afvalwaterbehandeling, HVAC-systemen
02
Pijpleidingen die terugstroompreventie vereisen, zoals pompuitlaten en brand-pijpleidingen.
03
Hoofdwatervoorziening en brandbeveiligingsleidingen voor grote gebouwen
04
Ideaal voor DN500-DN1200 grote pijpleidingen met beperkte installatieruimte
05
Bedrijfskwalificatie
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd. is gevestigd in de provincie Shanxi, China. Onze hoofdactiviteit omvat nodulair gietijzeren buisleidingen, leidingsystemen, diverse kleppen en putdeksels. Voor uitgebreide productinformatie of om een samenwerking te bespreken kunt u gerust contact met ons opnemen.
Ons adres
Taiyuan, Shanxi
Telefoonnummer
+86 18334738900
