Verschillen tussen gegoten flenzen en blinde flenzen

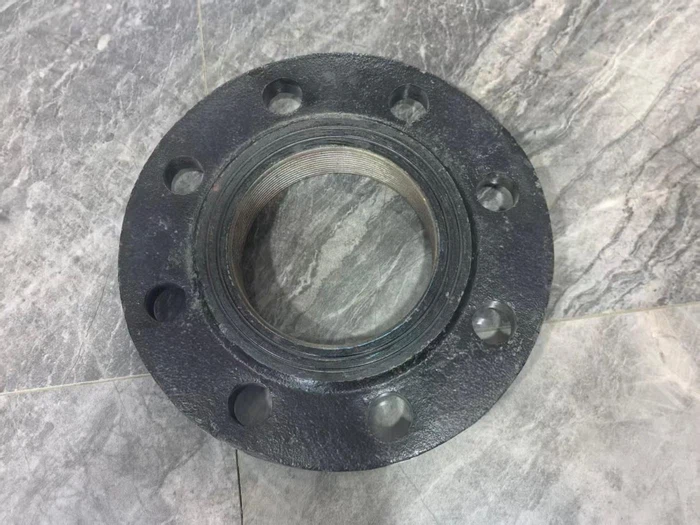

Een ring-vormig verbindingsonderdeel met boutgaten dat in nodulair gietijzeren leidingsystemen wordt gebruikt om pijpen, kleppen, pompen en andere apparatuur met elkaar te verbinden. Vereist koppeling met een bijpassende flens, waarbij afdichting wordt bereikt via een pakking ertussen

Het hoofdgedeelte bestaat uit een ronde schijf met gelijkmatig verdeelde boutgaten (het aantal wordt bepaald door de specificatie van de buisdiameter; DN100-flenzen hebben bijvoorbeeld doorgaans 8 boutgaten). Het binnenoppervlak is voorzien van een mof of spie die past bij het buisverbindingstype (aangepast voor nodulair gietijzeren buisverbindingen). Het schijfoppervlak is vlak met een gereserveerde afdichtingsgroef (voor het huisvesten van rubber, asbest of andere pakkingen). De algehele structuur is 'ring-vormig en open', met een centrale boring die overeenkomt met de interne diameter van de buis om een ​​onbelemmerde stroming van het medium te garanderen.

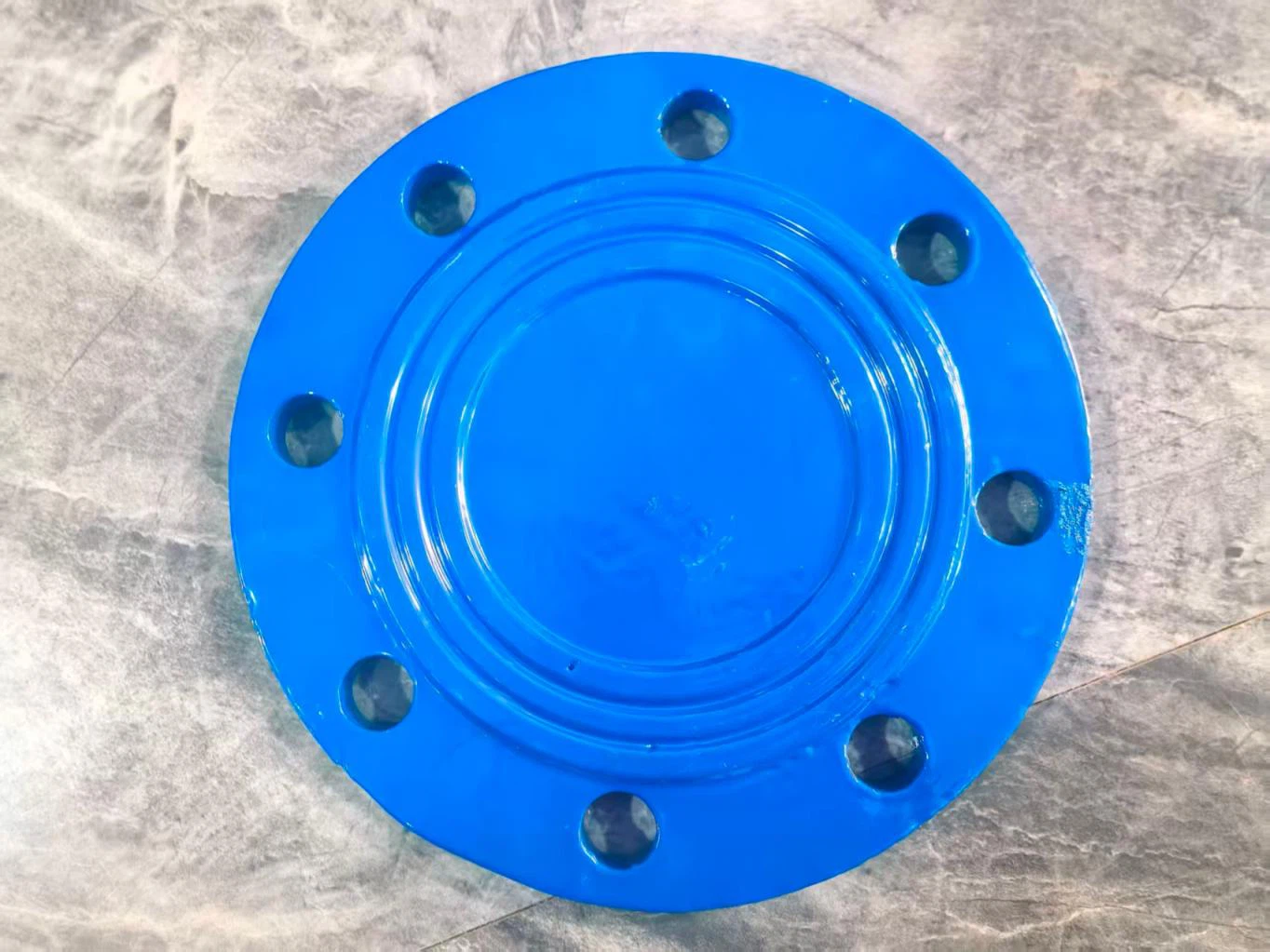

Een flensfitting- die wordt gebruikt om het uiteinde van een nodulair gietijzeren buis af te dichten, waardoor de stroming van het medium wordt voorkomen. Er is geen tegenflens nodig en het buisuiteinde kan onafhankelijk worden afgedicht.

Op dezelfde manier een ring-vormige schijf met boutgaten verdeeld over de voorkant (aantal en diameter komen overeen met die van flenzen voor pijpen met dezelfde specificatie, waardoor een directe verbinding met pijpflenzen wordt gegarandeerd). Het mist echter een centrale opening, maar gebruikt in plaats daarvan een massieve schijfstructuur (met een plat oppervlak of versterkte ribben om de drukweerstand te verbeteren). Er kan een interne afdichtingsgroef (voor het plaatsen van afdichtingspakkingen) worden opgenomen. De algehele structuur is 'ring-vormig en solide', met als kernfunctie het blokkeren van de in- en uitgang van media binnen de pijplijn.
